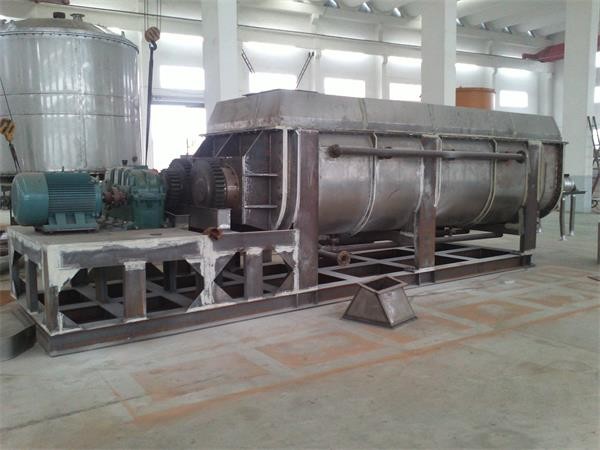

Wysokowydajna suszarka z pośrednim ogrzewaniem z ostrzem klinowym z wydrążonymi łopatkami
Suszarka łopatkowa jest z powodzeniem stosowana w przemyśle spożywczym, chemicznym, petrochemicznym, barwnikach, osadach przemysłowych i innych dziedzinach.Urządzenia do przenoszenia ciepła, chłodzenia, mieszania umożliwiają wykonanie następujących operacji jednostkowych: Spalanie (niska temperatura), chłodzenie, suszenie (odzysk rozpuszczalnika), ogrzewanie (topienie), reakcja i sterylizacja.
Służy do wykonywania prac suszarki z ostrzami o średniej temperaturze, które mają być zakończone przez spalanie w niskiej temperaturze.Takich jak: dwuwodny siarczan wapnia (Ca2SO4 · 2H2O) spalanie do półwodnego siarczanu wapnia (Ca2SO4 · 1/22H2O).Wodorowęglan sodu (NaHCO3) do kalcynowanej sody kalcynowanej (Na2HCO3) i tak dalej.
Przejść do czynnika chłodzącego, takiego jak woda, słona woda itp. Np.: stosowana w przemyśle sody kalcynowanej z chłodną podstawą maszyny, zastępuje starą chłodzoną powietrzem maszynę podstawową chłodnicy, oszczędzając energię i sprzęt do oczyszczania spalin, zmniejszając koszty operacyjne.
W potrzebie recyklingu rozpuszczalnika, łatwopalnych materiałów wrażliwych na utlenianie, specjalnie przystosowanych.Był szeroko stosowany w przemyśle chemicznym, petrochemicznym, farbiarskim.
Odstęp osiowy, temperatura, wilgotność, stopień jednorodności mieszania, powodujący nagrzewanie lub topienie urządzenia lub niektóre reakcje materiałów stałych.W przemyśle nawozowym i skrobia modyfikowana zostały z powodzeniem wykorzystane.Suszarka ostrzowa może być używana do sterylizacji żywności i przetwarzania mąki.Efektywna objętość jednostki duża powierzchnia grzewcza wkrótce zostanie podgrzana do temperatury sterylizacji, unikając długotrwałego ogrzewania w celu zmiany jakości materiałów.
1. Wprowadzenie i zastosowanie
Ciągła suszarka łopatkowa z pustymi ostrzami jest nakładana na suchą lub zimną pastę, cząstki, materiały proszkowe i materiały w stanie zawiesiny.Realizuje proces suszenia, chłodzenia, podgrzewania, sterylizacji, reakcji i spalania w niskiej temperaturze.Specjalne łopatki mieszające i przenoszące ciepło osiągają wysoką wydajność wymiany ciepła i zapewniają funkcję samooczyszczania.
2. Zasada działania
Ostrza wydrążone w kształcie klina lub ostrza w kształcie klina są skoncentrowane na wale drążonym.Czynnik grzewczy przepływa przez łopatki z wału drążonego.Powierzchnia wymiany ciepła w efektywnej objętości jest bardzo duża.
Zakres temperatur mediów grzewczych wynosi od -40 ºC do 320 ºC.Źródłem ciepła może być para wodna, stan ciekły, taki jak para wodna, olej termiczny itp.
Ogrzewanie pośrednie, nie ma ciepła przenoszonego przez powietrze.Całe ciepło jest wykorzystywane do suszenia materiałów, z wyjątkiem utraty warstw termoizolacyjnych.Powierzchnia klina w kształcie klina posiada funkcję samooczyszczania.
Względne ruchy cząstek produktu i zaklinowanej powierzchni ostrzy mogą oczyścić materiały przyczepione do powierzchni ostrzy, dzięki czemu powierzchnia wymiany ciepła jest czysta podczas pracy.
Obudowa suszarki łopatkowej z pustymi ostrzami ma kształt Ω.W skorupie są zwykle wyposażone 2 lub 4 sztuki wydrążonego wału mieszającego.Aby uniknąć wycieku materiałów i pyłu, osłona zacisków i pokrywa górna są uszczelnione.Czynnik przenoszący ciepło przepływa przez króciec obrotowy, płaszcz płaszcza i wydrążony wałek mieszający.
Czynnik przenoszący ciepło przechodzi przez złącze obrotowe, przez płaszcz obudowy i wał drążony, wydrążony wał mieszający w zależności od rodzaju nośnika ciepła ma inną strukturę wewnętrzną, aby zapewnić optymalny efekt wymiany ciepła.
3. Funkcje
(1) Niskie zużycie energii: Brak ciepła przenoszonego przez powietrze z powodu ciepła pośredniego.Zewnętrzna ściana suszarki nie posiada warstwy izolacji cieplnej.Zużywa 1,2 kg pary wodnej do odparowania 1 kg wody do suszenia zawiesin.
(2) Niski koszt systemu suszarki ostrzowej: efektywna objętość jednostki ma dużą powierzchnię wymiany ciepła, więc czas przetwarzania jest skrócony, rozmiar sprzętu staje się mały.Znacznie zmniejsza powierzchnię podłogi i powierzchnię budynku.
(3) Obchodzenie się z szeroką gamą materiałów: Materiały wrażliwe na ciepło i materiały, które mają być przetwarzane w wysokiej temperaturze, mogą być przetwarzane z różnymi czynnikami grzewczymi.
(4) Typowe media to: para wodna, olej termiczny, gorąca woda i woda chłodząca itp.
(5) Ciągła praca lub przerywana praca wsadowa, szeroko stosowana w wielu dziedzinach.
(6) Zanieczyszczenie środowiska jest mniejsze: bez powietrza nośnego wytwarza się bardzo mało proszku.Odparowanie materiału rozpuszczalnika jest bardzo małe, łatwe w obsłudze.W przypadku materiałów, które mogą powodować zanieczyszczenie lub odzysku rozpuszczalnika, może przyjąć zamknięty obieg.
(7) Niski koszt eksploatacji: struktura. 1 godzina dziennie dla operatora wystarcza do normalnej pracy.Niska prędkość mieszania i rozsądna struktura sprawiają, że koszty utrzymania są niskie.
(8) stabilna praca: ostrza w kształcie klina wykonają specjalną kompresję, rozszerzenie efektu mieszania, cząstki materiału będą w pełni stykać się z powierzchnią wymiany ciepła w przekroju osiowym.Różnica temperatury, wilgotności i efektu mieszania jest bardzo mała w różnych obszarach osiowych, aby zapewnić stabilność procesu.
(9) Niska prędkość nie złamie materiałów ziarnistych ani materiałów w plasterkach.
Detale
Specyfikacja techniczna
| Przedmiot / Model | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| Powierzchnia wymiany ciepła (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| Objętość efektywna (m3) | 0,06 | 0,32 | 0,59 | 1.09 | 1,85 | 2.8 | 3,96 | 5.21 | 6.43 | 8.07 | 9.46 |
| zakres obrotów (rpm) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| moc (kW) | 2.2 | 4 | 5.5 | 7,5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| Szerokość korpusu A (mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| Całkowita szerokość B (mm) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| Szerokość korpusu C (mm) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| Długość całkowita D (mm) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| Odległość materiału w i na zewnątrz E (mm) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| Wysokość środka F(mm) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| Wysokość całkowita H (mm) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| Wlot pary N(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| Wylot O (cale) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
Ten sprzęt do suszenia próżniowego jest stosowany w przemyśle farmaceutycznym, spożywczym, spożywczym, chemicznym i innych.

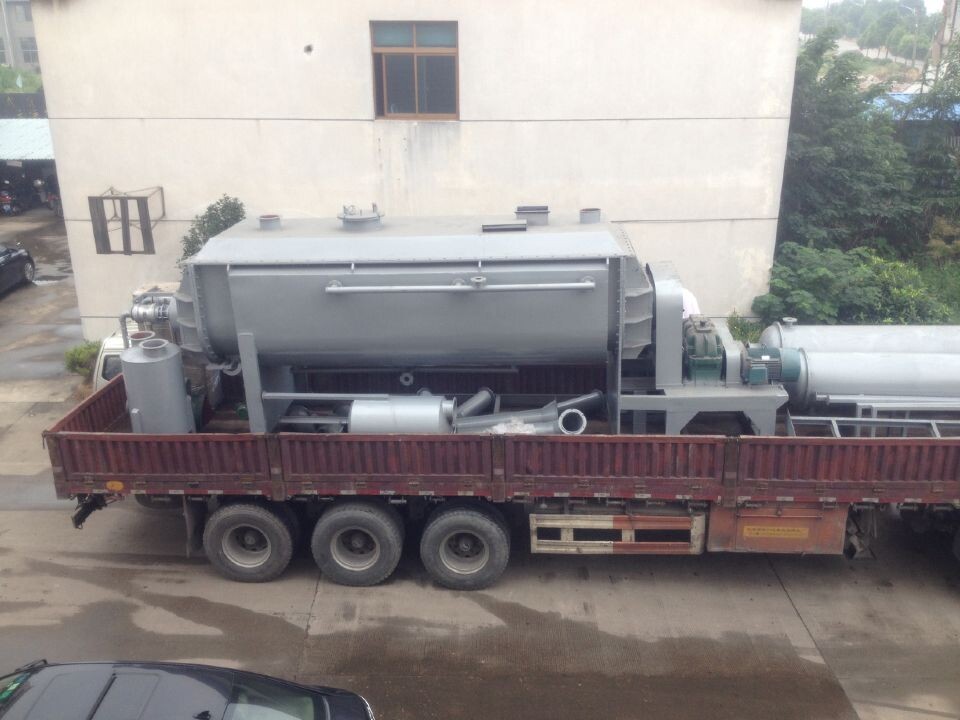

Pakowanie i wysyłka

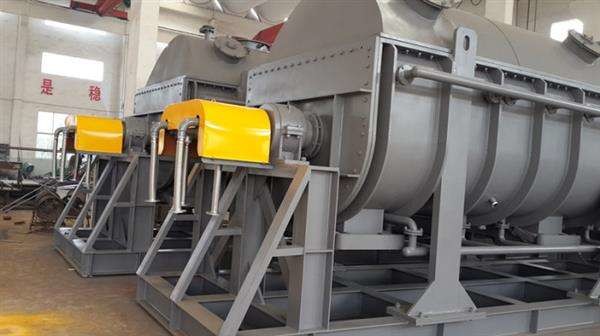

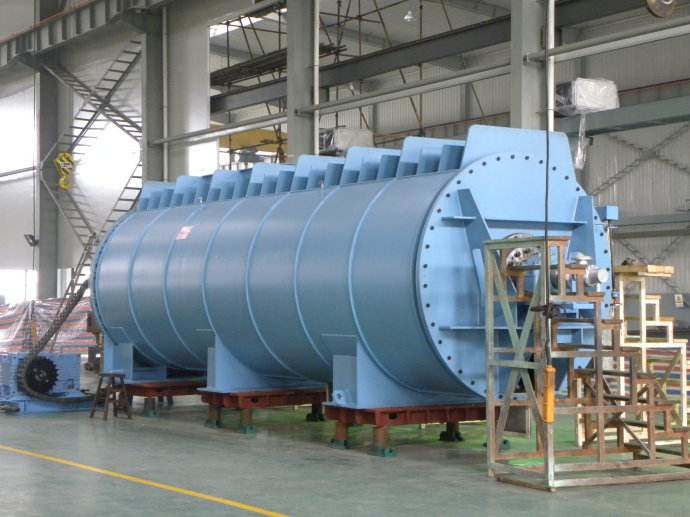

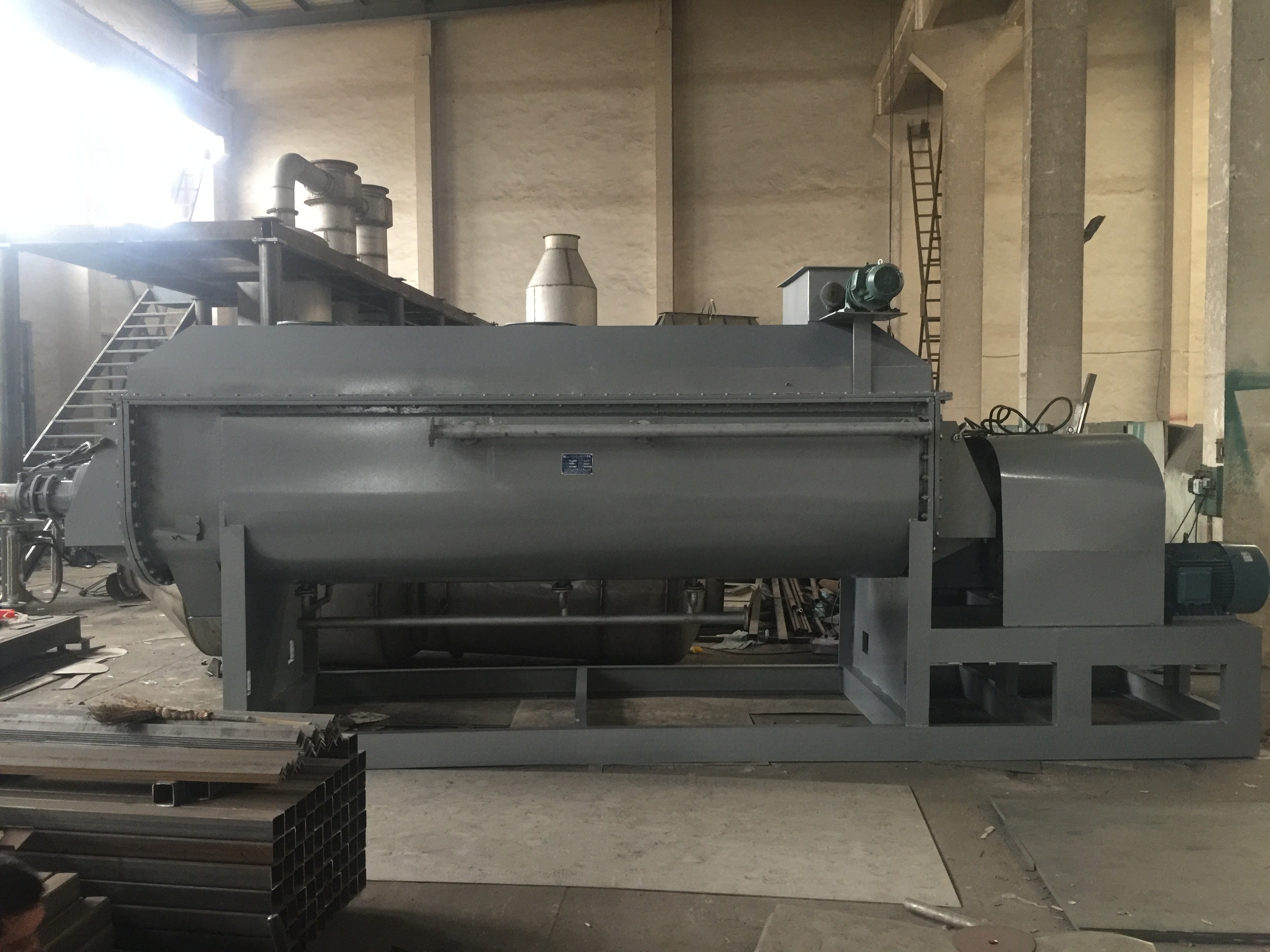

Warsztat produkcyjny
Praca
usługa przedsprzedażna
Zapraszamy klientów do odwiedzenia naszej firmy i bezpośredniej komunikacji w sprawie wymagań technicznych.
usługa sprzedaży
Odpowiedzialny za debugowanie sprzętu zgodnie z wymaganiami klientów dotyczącymi różnych danych technicznych.Nasi inżynierowie przeszkolą naszych klientów w zakresie funkcji sprzętu i kluczowych punktów obsługi, aby upewnić się, że sprzęt działa w najlepszym stanie.
obsługa posprzedażna
Zapewniamy instalację, debugowanie, konserwację, szkolenia i inne usługi;Dostarcz odpowiednie dane techniczne, sprzęt, oprogramowanie i powiązane materiały certyfikacyjne GMP; Skonfiguruj infolinię obsługi posprzedażnej i zorganizuj personel, który co roku odwiedza klientów, aby poznać więcej potrzeb klientów, takich jak problemy operacyjne klienta w procesie urządzeń produkcyjnych.
obietnica jakości
Nasza firma obiecuje ściśle przestrzegać standardów certyfikacji systemu jakości ISO9001 i wymagań audytu GMP sprzętu farmaceutycznego, obiecujemy, że dostarczymy nowy sprzęt.Zaawansowana technologia, dobra jakość. Bezpieczna praca sprzętu, niezawodna, niedroga, łatwa w utrzymaniu.
Okres gwarancji na sprzęt wynosi jeden rok, wszystkie części do sprzętu są wybierane przez znaną markę. Podczas gwarancji, gdy sprzęt ma problemy z jakością, takie jak awaria i uszkodzenie sprzętu, firma zapewnia bezpłatną konserwację lub wymianę.
Z niecierpliwością czekamy na współpracę z partnerami z całego świata, aby budować długoterminowe relacje współpracy, w których wszyscy wygrywają.Witamy w odwiedzinach.
