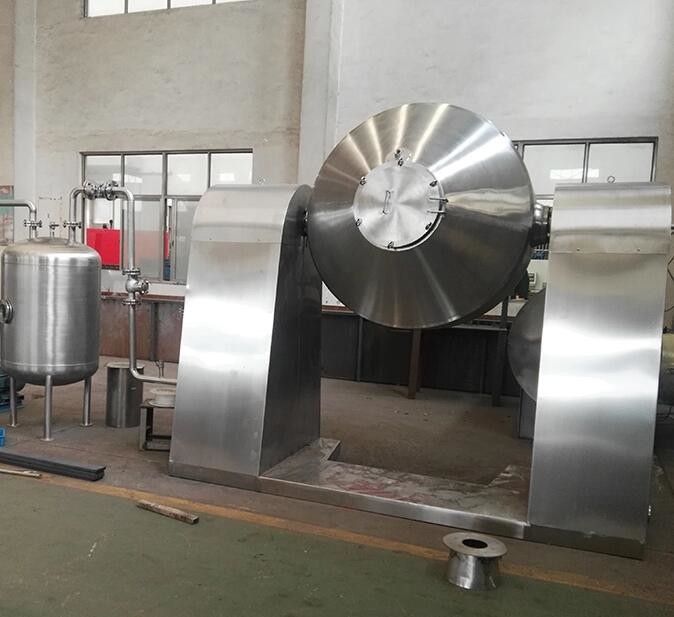

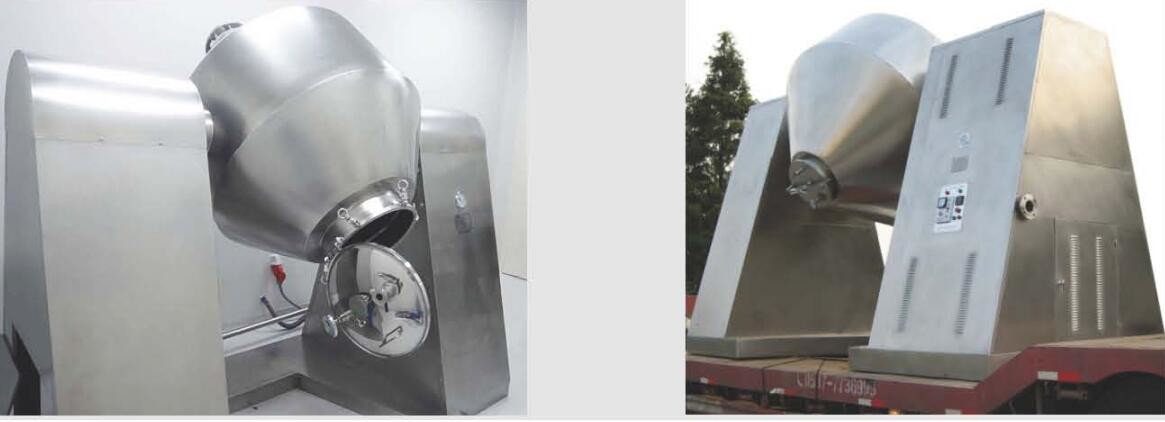

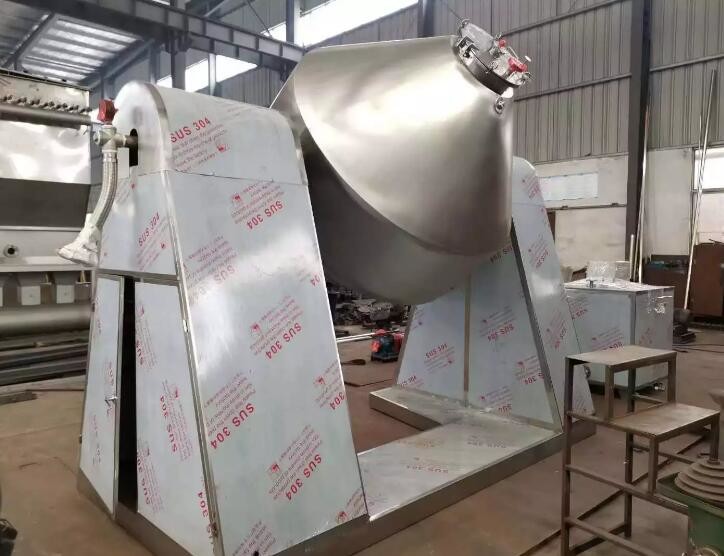

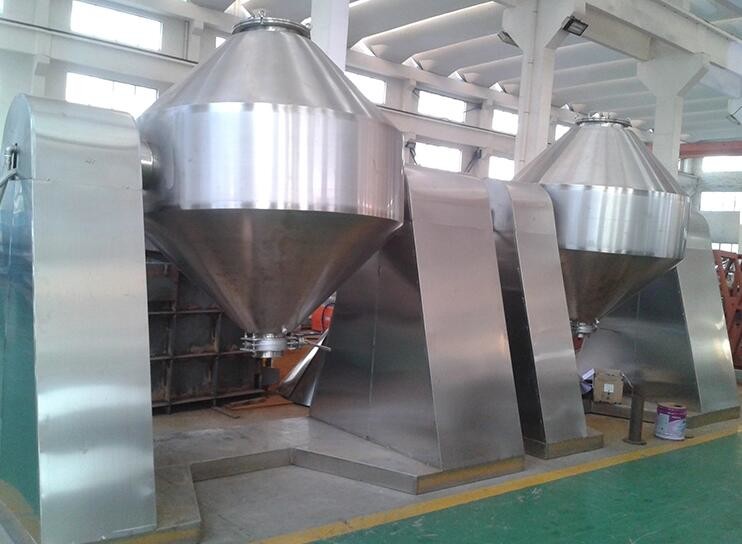

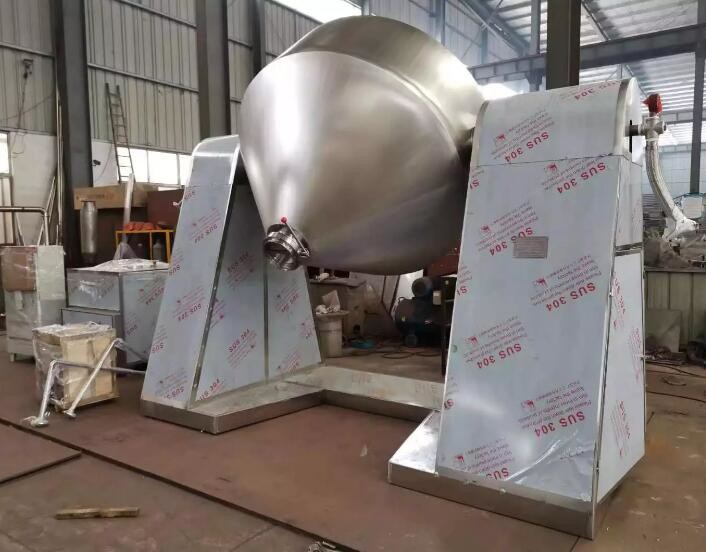

Obrotowa suszarka próżniowa z podwójnym stożkiem do suszenia i mieszania materiałów proszkowych i granulowanych w przemyśle farmaceutycznym, spożywczym
WSTĘP
Dwustożkowa obrotowa suszarka próżniowa SZG to suszarnia nowej generacji, którą nasza firma opracowała w oparciu o technologię krajowych podobnych produktów.Wykorzystuje dwa elastyczne sprzęgi łańcuchowe, dzięki czemu działa płynnie.Specjalnie zaprojektowana technologia w pełni odzwierciedla dwa dobre koncentryczne wały. Czynnik grzewczy i system próżniowy wykorzystują niezawodny system próżniowy z niezawodnym uszczelnieniem mechanicznym lub złączem obrotowym technologii amerykańskiej, na podstawie którego opracowaliśmy SZG-A, z bezstopniową regulacją prędkości i stałą kontrolą temperatury.Co roku dostarczamy klientom setki zestawów.Czynnikiem roboczym może być olej termalny lub para wodna lub gorąca woda.Do suszenia klejących surowców opracowaliśmy specjalnie dla Ciebie mieszające masło podniebienia.
ZASADA DZIAŁANIA
Kiedy źródło ciepła (gorąca woda, para o niskiej temperaturze lub olej termiczny) przechodzi przez uszczelnioną osłonę, ciepło będzie przekazywane do surowca przez wewnętrzną powłokę.
Pod działaniem siły napędowej zbiornik obraca się powoli, a surowiec jest mieszany w sposób ciągły.Cel wzmocnionego suszenia może zostać zrealizowany.
Surowiec jest w stanie próżni.Gdy ciśnienie pary spada, powoduje to, że wilgoć (rozpuszczalnik) na powierzchni surowca ulega nasyceniu, a następnie odparowuje.Rozpuszczalnik zostanie usunięty przez pompę próżniową.
Wilgoć (rozpuszczalnik) surowca przeniknie.Odparowują i rozładowują w sposób ciągły. Procesy produkcyjne są prowadzone w sposób ciągły, a suszenie można przeprowadzić w krótkim czasie.
OPIS PRODUKTU
CECHY
Podczas podgrzewania oleju stosowana jest automatyczna stała kontrola temperatury. Produkty i surowce biochemiczne można suszyć w temperaturze 20-160ºC.
Wysoka sprawność cieplna, ponad 2 razy lepsza niż przeciętny piekarnik.
Ogrzewanie pośrednie, aby materiał nie został zanieczyszczony.Zgodnie z wymogami „GMP”.Prosta konserwacja sprzętu.Łatwe do czyszczenia.
Wykorzystanie zalecanego rozpuszczalnika do demonstracji procesu przesiedlenia w celu odzyskania przesiedlenia.
ZASTOSOWANIE
Koncentracja, mieszanie i suszenie proszków, materiałów ziarnistych i włókien przemysłu chemicznego, farmaceutycznego i spożywczego: Materiały wymagające suszenia w niskiej temperaturze (np. produkty biologiczne).Nadaje się do suszenia materiałów, które łatwo się utleniają, są lotne, wrażliwe na ciepło, silnie drażniące, toksyczne lub nie mogą niszczyć swoich kryształów.
PARAMETRY TECHNICZNE
| Model elementu | SZG-100 | SZG-350 | SZG-500 | SZG-750 | SZG-1000 | SZG-1500 | SZG-2000 | SZG-3500 | SZG-4500 | SZG-5000 |
| Wewnętrzna objętość zbiornika (L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| Praktyczna objętość ładunku (l) | ≤50 | ≤175 | ≤250 | ≤375 | ≤ 500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
|
Powierzchnia ciepła (m2)
|
1.16
|
2
|
2.63
|
3.5
|
4.61
|
5.58
|
7,5
|
11.2
|
13.1
|
14.1
|
| Prędkość obrotowa (rpm) |
4-6
|
|||||||||
| Moc silnika (kw) | 0,75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7,5 | 11 |
| Obszar okupowanydł. x szer. (mm) | 2160x800 | 2260x800 | 2350x800 | 2560x1000 | 2860x1300 | 3060x1300 | 3260x1400 | 3760x1800 | 3960x2000 | 4400x2500 |
| Wysokość obrotu (mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| Ciśnienie projektowe dla wnętrza zbiornika (MPa) | -0,1-0,15 | |||||||||
| Ciśnienie projektowe płaszcza (MPa) | ≤0,3 | |||||||||
| Temperatura pracy (°C) | Ttank Inside≤85 Kurtka≤140 | |||||||||
|
Model pompy próżniowej
(z kondensatorem) |
2X-15A
|
2X-15A
|
2X-30A
|
2X-30A
|
2X-70A
|
JZJX300-8
|
JZJX300-4
|
JZJX600-8
|
JZJX600-4
|
JZJX300-4
|
|
Moc modelu
|
2KW
|
2KW
|
3KW
|
3KW
|
505KW
|
7KW
|
9,5 kW
|
11KW
|
20,5 kW
|
22KW
|
| Moc próżni | SK-0,4 | SK-0,4 | SK-0,8 | SK-1,5 | SK-1,5 | SK-3 | SK-6 | SK-6 | SK-9 | SK-12 |
|
Moc modelu
|
1,5 kW | 2,2 kW | 2,2 kW | 4KW | 4KW | 5,5 kW | 11KW | 11KW | 15 kW | 18,5 kW |
| waga (kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
